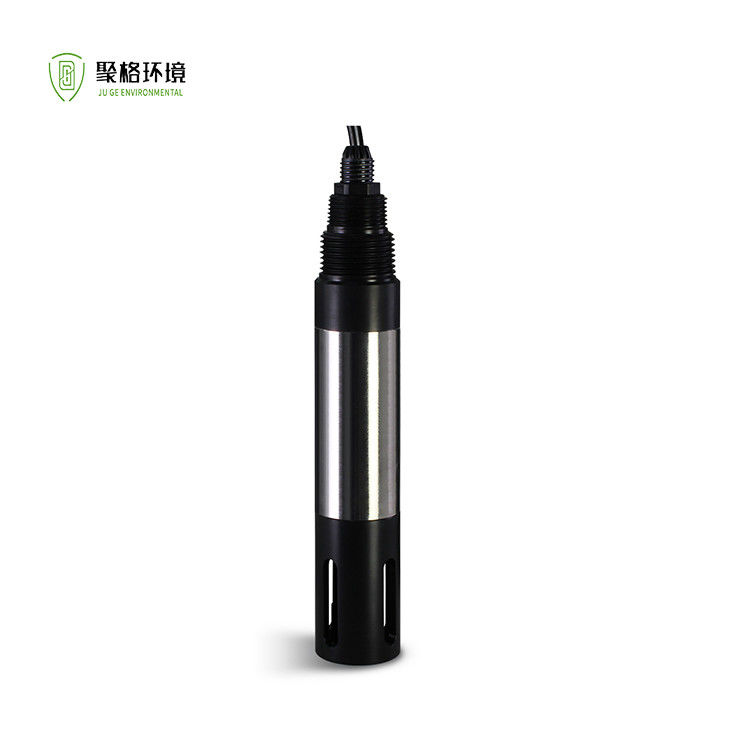

Dźwiękoznacznik tlenu rozpuszczonego w wodzie oparty na błonie cyfrowej RS485 9-36VDC

Czujnik tlenu rozpuszczonego cyfrowego RS485 oparty na błonie

>>Parametry techniczne

Elektrodę tlenu rozpuszczonego AG4733D wykorzystuje platyna (Pt) jako katodę, Ag/AgCl jako anodę, z chlorkiem potasu (KCl) 0,1 M jako elektrolit,i wykorzystuje przepuszczalną membranę z gumy silikonowej jako warstwę dyfuzyjną tlenuW trakcie pomiaru pomiaru pomiarowego pomiędzy anodą a katodą stosuje się napięcie polaryzacyjne 0,68 V. Tlen przenika przez membranę i jest zużywany na katodzie.przy czym ilość tlenu przechodzącego przez membranę jest proporcjonalna do stężenia rozpuszczonego tlenu w wodzieW konsekwencji prąd ograniczający dyfuzji między elektrodami koreluje bezpośrednio z stężeniem tlenu rozpuszczonego.Instrument wykrywa ten prąd i przekształca go w stężenie tlenu poprzez przetwarzanie obliczenioweJednocześnie termistor monitoruje temperaturę roztworu w celu zapewnienia kompensacji temperatury dla stężenia tlenu.

Reakcje elektrody są następujące:
Katoda (Pt): O2 + 2H2O + 4e− → 4OH−
Anod (Ag): 4Ag + 4Cl− → 4AgCl + 4e−

Jest szeroko stosowany w monitorowaniu rozpuszczonego tlenu w zakładach oczyszczania ścieków, instalacjach wodociągowych, systemach wodociągowych powierzchniowych, akwakultury, procesach przemysłowych i innych powiązanych dziedzinach.

>>Wyznaczenia

▪ Czujnik cyfrowy z wyjściem RS-485, obsługujący protokół MODBUS
▪ Bezczynnik, bez zanieczyszczeń, bardziej ekonomiczny i przyjazny dla środowiska
▪ Technologia membranowa, zewnętrzny czujnik temperatury zapewniający szybki czas reakcji i stabilny sygnał
▪ Obudowa elektrody wykonana z stali nierdzewnej POM + 316, odporna na temperatury od 0 do 60°C.
▪ Wysokiej jakości, czterogłowy, osłonięty kabel przeznaczony dla czujników tlenu rozpuszczonego zapewnia dokładniejszą i stabilniejszą transmisję sygnału.

>>Parametry techniczne
